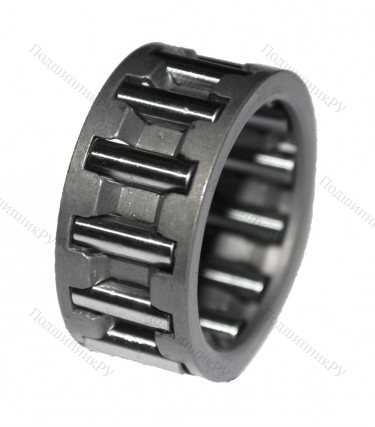

Игольчатый сепаратор K 20x26x20 NBS
Внимание: для уточнения актуальной цены, наличия и условий поставки рекомендуем обратиться к менеджеру отдела продаж. Отгрузка отдельных позиций может занимать от 2 рабочих дней, так как товары находятся на разных складах на территории РФ.
Связаться с менеджером
- Твердость металла должна быть не ниже 58 HRC, иначе тонкие иглы моментально накатают в нем колею и заклинят механизм.
- Шероховатость поверхности не должна превышать Ra 0,2, чтобы не рвалась масляная пленка.
- Никакой конусности и отклонений, иначе ролики начнет перекашивать, и они быстро разрушатся от напряжения на краях.
ВАЖНО! Если закалить и отшлифовать ось до таких параметров технологически невозможно (металл «сырой»), применяйте только модификации с уже готовой внутренней обоймой.
Как игольчатый подшипник держит нагрузку
Иглы созданы исключительно для мощного радиального давления. Из-за своей формы и отсутствия бортов они совершенно не переносят нагрузку вдоль оси. Малейший продольный удар, и ролики перекашиваются, а сепаратор разрывается.
Чтобы вал не уехал вбок, узел обязательно подпирают упорными шайбами или сферическими опорами. А в сложных механизмах (таких как карданы) ставят комбинированные серии. Там радиальная игольчатая часть на заводе объединена с упорным модулем.
Особенности выбора
Выбирая игольчатые подшипники, отталкивайтесь от реальной работы механизма:
- Сверьте посадочные габариты. При монтаже деталей без колец строго соблюдайте допуски оси, иначе вал начнет бить.
- Оцените характер ударов. Для тяжелых прессов берите бессепараторные модели.
- Подумайте о смазке. Жидкое масло лучше отводит тепло при непрерывном вращении, а густые составы дольше держатся в открытых узлах.
Цены и заказ комплектующих
Итоговая стоимость зависит от типа сборки, наличия уплотнений, класса точности и материала (штампованная сталь обойдется дешевле полиамидного сепаратора).
Чтобы купить в Хабаровске нужные комплектующие, пришлите инженеру чертеж узла или маркировку старой детали. Если цифры стерлись, измерьте штангенциркулем посадочные места на оси, в корпусе и ширину гнезда. По этим цифрам мы поймем нужную серию и предложим оригинальные игольчатые подшипники или совместимые промышленные аналоги. Поставляем продукцию с заводскими паспортами качества, предоставляем закрывающие документы с НДС и организуем логистику прямо на ваше предприятие.
[~DESCRIPTION] =>Игольчатые подшипники используются там, где радиальная нагрузка высокая, а места для габаритной опоры нет. В каталоге «ПодшипникРу» есть типоразмеры под разные посадки и нагрузки. Их отличительная особенность — тонкие цилиндрические ролики-иглы, длина которых в 3–10 раз превышает диаметр. За счёт этого при небольшой толщине кольца достигается большая площадь контакта и высокая грузоподъёмность. Такие подшипники ставят в карданные валы, редукторы и коробки передач — там, где каждый миллиметр на счету.
Требования к металлу оси
Если вы ставите деталь без внутреннего кольца, ролики будут ездить прямо по валу. В этом случае к оси выдвигаются жесткие требования:
- Твердость металла должна быть не ниже 58 HRC, иначе тонкие иглы моментально накатают в нем колею и заклинят механизм.
- Шероховатость поверхности не должна превышать Ra 0,2, чтобы не рвалась масляная пленка.
- Никакой конусности и отклонений, иначе ролики начнет перекашивать, и они быстро разрушатся от напряжения на краях.
ВАЖНО! Если закалить и отшлифовать ось до таких параметров технологически невозможно (металл «сырой»), применяйте только модификации с уже готовой внутренней обоймой.
Как игольчатый подшипник держит нагрузку
Иглы созданы исключительно для мощного радиального давления. Из-за своей формы и отсутствия бортов они совершенно не переносят нагрузку вдоль оси. Малейший продольный удар, и ролики перекашиваются, а сепаратор разрывается.
Чтобы вал не уехал вбок, узел обязательно подпирают упорными шайбами или сферическими опорами. А в сложных механизмах (таких как карданы) ставят комбинированные серии. Там радиальная игольчатая часть на заводе объединена с упорным модулем.
Особенности выбора
Выбирая игольчатые подшипники, отталкивайтесь от реальной работы механизма:
- Сверьте посадочные габариты. При монтаже деталей без колец строго соблюдайте допуски оси, иначе вал начнет бить.
- Оцените характер ударов. Для тяжелых прессов берите бессепараторные модели.
- Подумайте о смазке. Жидкое масло лучше отводит тепло при непрерывном вращении, а густые составы дольше держатся в открытых узлах.
Цены и заказ комплектующих
Итоговая стоимость зависит от типа сборки, наличия уплотнений, класса точности и материала (штампованная сталь обойдется дешевле полиамидного сепаратора).
Чтобы купить в Хабаровске нужные комплектующие, пришлите инженеру чертеж узла или маркировку старой детали. Если цифры стерлись, измерьте штангенциркулем посадочные места на оси, в корпусе и ширину гнезда. По этим цифрам мы поймем нужную серию и предложим оригинальные игольчатые подшипники или совместимые промышленные аналоги. Поставляем продукцию с заводскими паспортами качества, предоставляем закрывающие документы с НДС и организуем логистику прямо на ваше предприятие.
[DESCRIPTION_TYPE] => html [~DESCRIPTION_TYPE] => html [CODE] => 3igolchatie-podshipniki [~CODE] => 3igolchatie-podshipniki [XML_ID] => 223 [~XML_ID] => 223 [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /katalog/ [~LIST_PAGE_URL] => /katalog/ [SECTION_PAGE_URL] => /katalog/3igolchatie-podshipniki/ [~SECTION_PAGE_URL] => /katalog/3igolchatie-podshipniki/ [IBLOCK_TYPE_ID] => aspro_tires2_catalog [~IBLOCK_TYPE_ID] => aspro_tires2_catalog [IBLOCK_CODE] => podshipnik [~IBLOCK_CODE] => podshipnik [IBLOCK_EXTERNAL_ID] => 30 [~IBLOCK_EXTERNAL_ID] => 30 [EXTERNAL_ID] => 223 [~EXTERNAL_ID] => 223 [PATH] => Array ( [0] => Array ( [ID] => 929 [~ID] => 929 [CODE] => 3igolchatie-podshipniki [~CODE] => 3igolchatie-podshipniki [XML_ID] => 223 [~XML_ID] => 223 [EXTERNAL_ID] => 223 [~EXTERNAL_ID] => 223 [IBLOCK_ID] => 30 [~IBLOCK_ID] => 30 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [SORT] => 15 [~SORT] => 15 [NAME] => Игольчатые подшипники [~NAME] => Игольчатые подшипники [ACTIVE] => Y [~ACTIVE] => Y [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [SECTION_PAGE_URL] => /katalog/3igolchatie-podshipniki/ [~SECTION_PAGE_URL] => /katalog/3igolchatie-podshipniki/ [IBLOCK_TYPE_ID] => aspro_tires2_catalog [~IBLOCK_TYPE_ID] => aspro_tires2_catalog [IBLOCK_CODE] => podshipnik [~IBLOCK_CODE] => podshipnik [IBLOCK_EXTERNAL_ID] => 30 [~IBLOCK_EXTERNAL_ID] => 30 [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [IPROPERTY_VALUES] => Array ( [ELEMENT_PAGE_TITLE] => Игольчатые подшипники [ELEMENT_META_TITLE] => Игольчатые подшипники - купить в Хабаровске по оптовой цене [ELEMENT_META_DESCRIPTION] => Купить Игольчатые подшипники с доставкой в Хабаровске. ✅ Гарантия, консультация перед покупкой, конкурентные цены! Подшипники оптом на «ПодшипникРУ». [SECTION_META_TITLE] => Игольчатые подшипники - купить в Хабаровске, цена, опт [SECTION_META_DESCRIPTION] => Купить Игольчатые подшипники в Хабаровске с доставкой, гарантия. ✅ Широкий выбор подшипников по низким ценам оптом в каталоге «ПодшипникРУ». [SECTION_PAGE_TITLE] => Игольчатые подшипники [SECTION_PICTURE_FILE_ALT] => Игольчатые подшипники [SECTION_PICTURE_FILE_TITLE] => Игольчатые подшипники [SECTION_DETAIL_PICTURE_FILE_ALT] => Игольчатые подшипники [SECTION_DETAIL_PICTURE_FILE_TITLE] => Игольчатые подшипники [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Игольчатые подшипники [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Игольчатые подшипники [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Игольчатые подшипники [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Игольчатые подшипники ) ) ) ) [CAN_BUY] => 1 [ITEM_PRICES_CAN_BUY] => 1 [~BUY_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k20x26x20-nbs/?action=BUY&id=2629 [BUY_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k20x26x20-nbs/?action=BUY&id=2629 [~ADD_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k20x26x20-nbs/?action=ADD2BASKET&id=2629 [ADD_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k20x26x20-nbs/?action=ADD2BASKET&id=2629 [~SUBSCRIBE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k20x26x20-nbs/?action=SUBSCRIBE_PRODUCT&id=2629 [SUBSCRIBE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k20x26x20-nbs/?action=SUBSCRIBE_PRODUCT&id=2629 [~COMPARE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k20x26x20-nbs/?action=ADD_TO_COMPARE_LIST&id=2629 [COMPARE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k20x26x20-nbs/?action=ADD_TO_COMPARE_LIST&id=2629 [~COMPARE_DELETE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k20x26x20-nbs/?action=DELETE_FROM_COMPARE_LIST&id=2629 [COMPARE_DELETE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k20x26x20-nbs/?action=DELETE_FROM_COMPARE_LIST&id=2629 [CATALOG_MEASURE_RATIO] => 1 [IS_FACEBOOK_CONVERSION_CUSTOMIZE_PRODUCT_EVENT_ENABLED] => [CATEGORY_PATH] => Игольчатые подшипники [META_TAGS] => Array ( [TITLE] => Игольчатый сепаратор K 20x26x20 NBS [ELEMENT_CHAIN] => Игольчатый сепаратор K 20x26x20 NBS [BROWSER_TITLE] => Игольчатый сепаратор K 20x26x20 NBS - купить в Хабаровске по оптовой цене [KEYWORDS] => [DESCRIPTION] => Купить Игольчатый сепаратор K 20x26x20 NBS с доставкой в Хабаровске. ✅ Гарантия, консультация перед покупкой, конкурентные цены! Подшипники оптом на «ПодшипникРУ». ) [SIMILAR] => Array ( [0] => Array ( [ID] => 1897 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k16x20x17-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1897 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k16x20x17-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 1897 [RAZMER_VALUE] => 16x20x17 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1897 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 1897 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 1897 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 1897 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 1897 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 1897 [VES_KG_VALUE] => 0.009 [M_IBLOCK_ELEMENT_ID] => 1897 [M_VALUE] => ) [1] => Array ( [ID] => 1915 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k4x7x7tn-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1915 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k4x7x7tn-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 1915 [RAZMER_VALUE] => 4x7x7 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1915 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 1915 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 1915 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 1915 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 1915 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 1915 [VES_KG_VALUE] => 0.001 [M_IBLOCK_ELEMENT_ID] => 1915 [M_VALUE] => ) [2] => Array ( [ID] => 1931 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k25x35x30-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1931 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k25x35x30-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 1931 [RAZMER_VALUE] => 25x35x30 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1931 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 1931 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 1931 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 1931 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 1931 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 1931 [VES_KG_VALUE] => 0.067 [M_IBLOCK_ELEMENT_ID] => 1931 [M_VALUE] => ) [3] => Array ( [ID] => 1933 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k60x68x25-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1933 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k60x68x25-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 1933 [RAZMER_VALUE] => 60x68x25 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1933 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 1933 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 1933 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 1933 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 1933 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 1933 [VES_KG_VALUE] => 0.103 [M_IBLOCK_ELEMENT_ID] => 1933 [M_VALUE] => ) [4] => Array ( [ID] => 1938 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k15x21x21-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1938 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k15x21x21-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 1938 [RAZMER_VALUE] => 15x21x21 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1938 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 1938 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 1938 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 1938 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 1938 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 1938 [VES_KG_VALUE] => 0.016 [M_IBLOCK_ELEMENT_ID] => 1938 [M_VALUE] => ) [5] => Array ( [ID] => 1939 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k12x15x10tn-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1939 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k12x15x10tn-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 1939 [RAZMER_VALUE] => 12x15x10 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1939 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 1939 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 1939 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 1939 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 1939 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 1939 [VES_KG_VALUE] => 0.003 [M_IBLOCK_ELEMENT_ID] => 1939 [M_VALUE] => ) [6] => Array ( [ID] => 1941 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k25x29x13-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1941 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k25x29x13-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 1941 [RAZMER_VALUE] => 25x29x13 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1941 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 1941 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 1941 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 1941 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 1941 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 1941 [VES_KG_VALUE] => 0.009 [M_IBLOCK_ELEMENT_ID] => 1941 [M_VALUE] => ) [7] => Array ( [ID] => 1948 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k24x30x17-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1948 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k24x30x17-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 1948 [RAZMER_VALUE] => 24x30x17 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1948 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 1948 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 1948 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 1948 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 1948 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 1948 [VES_KG_VALUE] => 0.02 [M_IBLOCK_ELEMENT_ID] => 1948 [M_VALUE] => ) [8] => Array ( [ID] => 1953 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-kbk10x14x13-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1953 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-kbk10x14x13-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 1953 [RAZMER_VALUE] => 10x14x13 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 1953 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 1953 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 1953 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 1953 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 1953 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 1953 [VES_KG_VALUE] => 0.0054 [M_IBLOCK_ELEMENT_ID] => 1953 [M_VALUE] => ) [9] => Array ( [ID] => 2011 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k15x20x13-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2011 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k15x20x13-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 2011 [RAZMER_VALUE] => 15x20x13 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2011 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 2011 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 2011 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 2011 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 2011 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 2011 [VES_KG_VALUE] => 0.081 [M_IBLOCK_ELEMENT_ID] => 2011 [M_VALUE] => ) [10] => Array ( [ID] => 2043 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k50x55x30-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2043 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k50x55x30-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 2043 [RAZMER_VALUE] => 50x55x30 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2043 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 2043 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 2043 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 2043 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 2043 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 2043 [VES_KG_VALUE] => 0.065 [M_IBLOCK_ELEMENT_ID] => 2043 [M_VALUE] => ) [11] => Array ( [ID] => 2094 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k160x170x46-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2094 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k160x170x46-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 2094 [RAZMER_VALUE] => 160x170x46 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2094 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 2094 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 2094 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 2094 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 2094 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 2094 [VES_KG_VALUE] => 0.54 [M_IBLOCK_ELEMENT_ID] => 2094 [M_VALUE] => ) [12] => Array ( [ID] => 2144 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k145x153x36-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2144 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k145x153x36-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 2144 [RAZMER_VALUE] => 145x153x36 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2144 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 2144 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 2144 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 2144 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 2144 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 2144 [VES_KG_VALUE] => 0.238 [M_IBLOCK_ELEMENT_ID] => 2144 [M_VALUE] => ) [13] => Array ( [ID] => 2229 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k110x117x24-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2229 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k110x117x24-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 2229 [RAZMER_VALUE] => 110x117x24 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2229 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 2229 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 2229 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 2229 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 2229 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 2229 [VES_KG_VALUE] => 0.172 [M_IBLOCK_ELEMENT_ID] => 2229 [M_VALUE] => ) [14] => Array ( [ID] => 2230 [IBLOCK_SECTION_ID] => 929 [NAME] => Игольчатый сепаратор [CODE] => igolchatij-separator-k100x108x27-nbs [VNUTRENNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2230 [VNUTRENNIY_DIAMETR_D_VALUE] => [DETAIL_PAGE_URL] => /katalog/3igolchatie-podshipniki/igolchatij-separator-k100x108x27-nbs/ [RAZMER_IBLOCK_ELEMENT_ID] => 2230 [RAZMER_VALUE] => 100x108x27 [VNESHNIY_DIAMETR_D_IBLOCK_ELEMENT_ID] => 2230 [VNESHNIY_DIAMETR_D_VALUE] => [FIRMA_IBLOCK_ELEMENT_ID] => 2230 [FIRMA_VALUE] => [ZAVOD_IBLOCK_ELEMENT_ID] => 2230 [ZAVOD_VALUE] => [MANUFACTURER_IBLOCK_ELEMENT_ID] => 2230 [MANUFACTURER_VALUE] => 21 [STANDART_IBLOCK_ELEMENT_ID] => 2230 [STANDART_VALUE] => [VES_KG_IBLOCK_ELEMENT_ID] => 2230 [VES_KG_VALUE] => 0.18 [M_IBLOCK_ELEMENT_ID] => 2230 [M_VALUE] => ) ) [PARENT_SECTION] => Array ( ) [SECTION_FULL] => Array ( [ID] => 929 [IBLOCK_ID] => 30 [DESCRIPTION] =>Игольчатые подшипники используются там, где радиальная нагрузка высокая, а места для габаритной опоры нет. В каталоге «ПодшипникРу» есть типоразмеры под разные посадки и нагрузки. Их отличительная особенность — тонкие цилиндрические ролики-иглы, длина которых в 3–10 раз превышает диаметр. За счёт этого при небольшой толщине кольца достигается большая площадь контакта и высокая грузоподъёмность. Такие подшипники ставят в карданные валы, редукторы и коробки передач — там, где каждый миллиметр на счету.
Требования к металлу оси
Если вы ставите деталь без внутреннего кольца, ролики будут ездить прямо по валу. В этом случае к оси выдвигаются жесткие требования:
- Твердость металла должна быть не ниже 58 HRC, иначе тонкие иглы моментально накатают в нем колею и заклинят механизм.
- Шероховатость поверхности не должна превышать Ra 0,2, чтобы не рвалась масляная пленка.
- Никакой конусности и отклонений, иначе ролики начнет перекашивать, и они быстро разрушатся от напряжения на краях.
ВАЖНО! Если закалить и отшлифовать ось до таких параметров технологически невозможно (металл «сырой»), применяйте только модификации с уже готовой внутренней обоймой.
Как игольчатый подшипник держит нагрузку
Иглы созданы исключительно для мощного радиального давления. Из-за своей формы и отсутствия бортов они совершенно не переносят нагрузку вдоль оси. Малейший продольный удар, и ролики перекашиваются, а сепаратор разрывается.
Чтобы вал не уехал вбок, узел обязательно подпирают упорными шайбами или сферическими опорами. А в сложных механизмах (таких как карданы) ставят комбинированные серии. Там радиальная игольчатая часть на заводе объединена с упорным модулем.
Особенности выбора
Выбирая игольчатые подшипники, отталкивайтесь от реальной работы механизма:
- Сверьте посадочные габариты. При монтаже деталей без колец строго соблюдайте допуски оси, иначе вал начнет бить.
- Оцените характер ударов. Для тяжелых прессов берите бессепараторные модели.
- Подумайте о смазке. Жидкое масло лучше отводит тепло при непрерывном вращении, а густые составы дольше держатся в открытых узлах.
Цены и заказ комплектующих
Итоговая стоимость зависит от типа сборки, наличия уплотнений, класса точности и материала (штампованная сталь обойдется дешевле полиамидного сепаратора).
Чтобы купить в Хабаровске нужные комплектующие, пришлите инженеру чертеж узла или маркировку старой детали. Если цифры стерлись, измерьте штангенциркулем посадочные места на оси, в корпусе и ширину гнезда. По этим цифрам мы поймем нужную серию и предложим оригинальные игольчатые подшипники или совместимые промышленные аналоги. Поставляем продукцию с заводскими паспортами качества, предоставляем закрывающие документы с НДС и организуем логистику прямо на ваше предприятие.
[DESCRIPTION_TYPE] => html ) [PRODUCT_TYPE] => Array ( [VALUE_ENUM_ID] => [VALUE] => [VALUE_XML_ID] => ) [MANUFACTURER] => Array ( [VALUE] => 21 [DISPLAY_VALUE] => NBS ) [STANDART] => [ZAVOD] => [VNESHNIY_DIAMETR_D] => [VNUTRENNIY_DIAMETR_D] => [RAZMER] => 20x26x20 [VES_KG] => 0.02 [SCHEMA_PRICE] => 194 [SCHEMA_DETAIL_PICTURE] => [CATALOG_SUBSCRIPTION] => N [ALT_TITLE_GET] => SEO [SHOW_SLIDER] => 1 [MORE_PHOTO_COUNT] => 1 [TIRES_PROP] => Array ( ) [ADDITIONAL_GALLERY] => Array ( ) [TMP_OFFERS_PROP] => Array ( ) [RATIO_PRICE] => Array ( [VALUE] => 194 [DISCOUNT_VALUE] => 194 [CURRENCY] => RUB [PRINT_VALUE] => 194 руб. [PRINT_DISCOUNT_VALUE] => 194 руб. [DISCOUNT_DIFF] => 0 [DISCOUNT_DIFF_PERCENT] => 0 [PRINT_DISCOUNT_DIFF] => 0 руб. ) [MIN_BASIS_PRICE] => Array ( [PRICE_ID] => 1 [ID] => 2241 [CAN_ACCESS] => Y [CAN_BUY] => Y [MIN_PRICE] => Y [CURRENCY] => RUB [VALUE_VAT] => 194.1 [VALUE_NOVAT] => 194.1 [DISCOUNT_VALUE_VAT] => 194.1 [DISCOUNT_VALUE_NOVAT] => 194.1 [ROUND_VALUE_VAT] => 194 [ROUND_VALUE_NOVAT] => 194 [VALUE] => 194 [UNROUND_DISCOUNT_VALUE] => 194.1 [DISCOUNT_VALUE] => 194 [DISCOUNT_DIFF] => 0 [DISCOUNT_DIFF_PERCENT] => 0 [VATRATE_VALUE] => 0 [DISCOUNT_VATRATE_VALUE] => 0 [ROUND_VATRATE_VALUE] => 0 [PRINT_VALUE_NOVAT] => 194.10 руб. [PRINT_VALUE_VAT] => 194.10 руб. [PRINT_VATRATE_VALUE] => 0 руб. [PRINT_DISCOUNT_VALUE_NOVAT] => 194.10 руб. [PRINT_DISCOUNT_VALUE_VAT] => 194.10 руб. [PRINT_DISCOUNT_VATRATE_VALUE] => 0 руб. [PRINT_VALUE] => 194 руб. [PRINT_DISCOUNT_VALUE] => 194 руб. [PRINT_DISCOUNT_DIFF] => 0 руб. ) [VISIBLE_PROPS] => Array ( [MANUFACTURER] => Array ( [ID] => 416 [IBLOCK_ID] => 30 [NAME] => Производитель [ACTIVE] => Y [SORT] => 2 [CODE] => MANUFACTURER [DEFAULT_VALUE] => 240 [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => 416 [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => Y [FILTRABLE] => Y [IS_REQUIRED] => N [VERSION] => 2 [USER_TYPE] => directory [USER_TYPE_SETTINGS] => Array ( [size] => 1 [width] => 0 [group] => N [multiple] => N [TABLE_NAME] => b_hlbd_manufacturers ) [HINT] => [~NAME] => Производитель [~DEFAULT_VALUE] => 240 [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 21 [PROPERTY_VALUE_ID] => 2629:416 [DESCRIPTION] => [~VALUE] => 21 [~DESCRIPTION] => [DISPLAY_VALUE] => NBS ) [RAZMER] => Array ( [ID] => 2680 [IBLOCK_ID] => 30 [NAME] => Размер [ACTIVE] => Y [SORT] => 115 [CODE] => RAZMER [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 2 [USER_TYPE] => [USER_TYPE_SETTINGS] => Array ( ) [HINT] => [~NAME] => Размер [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 20x26x20 [PROPERTY_VALUE_ID] => 2629:2680 [DESCRIPTION] => [~VALUE] => 20x26x20 [~DESCRIPTION] => [DISPLAY_VALUE] => 20x26x20 ) [VES_KG] => Array ( [ID] => 848 [IBLOCK_ID] => 30 [NAME] => Вес, кг [ACTIVE] => Y [SORT] => 120 [CODE] => VES_KG [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => 848 [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 2 [USER_TYPE] => [USER_TYPE_SETTINGS] => Array ( ) [HINT] => [~NAME] => Вес, кг [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 0.02 [PROPERTY_VALUE_ID] => 2629:848 [DESCRIPTION] => [~VALUE] => 0.02 [~DESCRIPTION] => [DISPLAY_VALUE] => 0.02 ) [MODEL] => Array ( [ID] => 832 [IBLOCK_ID] => 30 [NAME] => Модель [ACTIVE] => Y [SORT] => 500 [CODE] => MODEL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => 832 [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => Y [FILTRABLE] => Y [IS_REQUIRED] => N [VERSION] => 2 [USER_TYPE] => [USER_TYPE_SETTINGS] => Array ( ) [HINT] => [~NAME] => Модель [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => K [PROPERTY_VALUE_ID] => 2629:832 [DESCRIPTION] => [~VALUE] => K [~DESCRIPTION] => [DISPLAY_VALUE] => K ) [TIP] => Array ( [ID] => 844 [IBLOCK_ID] => 30 [NAME] => Тип [ACTIVE] => Y [SORT] => 500 [CODE] => TIP [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => 844 [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 2 [USER_TYPE] => [USER_TYPE_SETTINGS] => Array ( ) [HINT] => [~NAME] => Тип [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => Радиальный [PROPERTY_VALUE_ID] => 2629:844 [DESCRIPTION] => [~VALUE] => Радиальный [~DESCRIPTION] => [DISPLAY_VALUE] => Радиальный ) ) [MANUFACTURER_INFO] => Array ( [UF_LINK] => /nbs ) [SKU_PROPS] => Array ( ) [DEFAULT_PICTURE] => Array ( [SRC] => /local/templates/podshipnik/images/svg/no-photo-wheels-big.svg ) [CURRENCIES] => Array ( [0] => Array ( [CURRENCY] => RUB [FORMAT] => Array ( [FORMAT_STRING] => # руб. [DEC_POINT] => . [THOUSANDS_SEP] => [DECIMALS] => 2 [THOUSANDS_VARIANT] => N [HIDE_ZERO] => Y ) ) ) [STOCK] => Array ( ) [BRAND_ITEM] => Array ( ) [STORES_IDS] => Array ( [0] => 1 [1] => 2 [2] => 3 [3] => 4 [4] => 5 [5] => 6 [6] => 7 [7] => 8 [8] => 9 [9] => 10 [10] => 11 [11] => 12 [12] => 13 [13] => 14 [14] => 15 [15] => 16 [16] => 17 [17] => 18 [18] => 19 [19] => 20 [20] => 21 [21] => 22 [22] => 23 [23] => 24 [24] => 25 [25] => 26 [26] => 27 [27] => 28 [28] => 29 [29] => 30 [30] => 31 [31] => 32 [32] => 33 [33] => 34 [34] => 35 [35] => 36 [36] => 37 [37] => 38 [38] => 39 [39] => 40 [40] => 41 [41] => 42 [42] => 43 [43] => 44 [44] => 45 [45] => 46 [46] => 47 [47] => 48 [48] => 49 [49] => 50 [50] => 51 [51] => 52 [52] => 53 [53] => 54 [54] => 55 [55] => 56 [56] => 57 [57] => 58 [58] => 59 [59] => 60 [60] => 61 [61] => 62 [62] => 63 [63] => 64 [64] => 65 [65] => 66 [66] => 67 [67] => 68 [68] => 69 [69] => 70 [70] => 71 [71] => 72 [72] => 73 [73] => 74 [74] => 75 [75] => 76 [76] => 77 [77] => 78 [78] => 79 [79] => 80 [80] => 81 [81] => 82 [82] => 83 [83] => 84 [84] => 85 [85] => 86 [86] => 87 [87] => 88 [88] => 89 [89] => 90 [90] => 91 [91] => 92 [92] => 93 [93] => 94 [94] => 95 [95] => 96 [96] => 97 [97] => 98 [98] => 99 [99] => 100 [100] => 101 [101] => 102 [102] => 103 [103] => 104 [104] => 105 [105] => 106 [106] => 107 [107] => 108 [108] => 109 [109] => 110 [110] => 111 [111] => 112 [112] => 113 [113] => 114 [114] => 115 [115] => 116 [116] => 117 [117] => 118 [118] => 119 [119] => 120 [120] => 121 [121] => 122 [122] => 123 [123] => 124 [124] => 125 [125] => 126 [126] => 127 [127] => 128 [128] => 129 [129] => 130 [130] => 131 [131] => 132 [132] => 133 [133] => 134 [134] => 135 [135] => 136 [136] => 137 [137] => 138 [138] => 139 [139] => 140 [140] => 141 [141] => 142 [142] => 143 [143] => 144 [144] => 145 [145] => 146 [146] => 147 [147] => 148 [148] => 149 [149] => 150 [150] => 151 [151] => 152 [152] => 153 [153] => 154 [154] => 155 [155] => 156 [156] => 157 [157] => 158 [158] => 159 [159] => 160 [160] => 161 [161] => 162 [162] => 163 [163] => 164 [164] => 165 [165] => 166 [166] => 167 [167] => 168 [168] => 169 [169] => 170 [170] => 171 [171] => 172 [172] => 173 [173] => 174 [174] => 175 [175] => 176 [176] => 177 [177] => 178 [178] => 179 [179] => 180 [180] => 181 [181] => 182 [182] => 183 [183] => 184 [184] => 185 [185] => 186 [186] => 187 [187] => 188 [188] => 189 [189] => 190 [190] => 191 [191] => 192 [192] => 193 [193] => 194 [194] => 195 [195] => 196 [196] => 197 [197] => 198 [198] => 199 [199] => 200 [200] => 201 [201] => 202 [202] => 203 [203] => 204 [204] => 205 [205] => 206 [206] => 207 [207] => 208 [208] => 209 [209] => 210 [210] => 211 [211] => 212 [212] => 213 [213] => 214 [214] => 215 [215] => 216 [216] => 217 [217] => 218 [218] => 219 [219] => 220 [220] => 221 ) [STORES_COUNT] => 221 [GROUPS_PROPS] => Array ( [MANUFACTURER] => Array ( [ID] => 416 [IBLOCK_ID] => 30 [NAME] => Производитель [ACTIVE] => Y [SORT] => 2 [CODE] => MANUFACTURER [DEFAULT_VALUE] => 240 [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => 416 [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => Y [FILTRABLE] => Y [IS_REQUIRED] => N [VERSION] => 2 [USER_TYPE] => directory [USER_TYPE_SETTINGS] => Array ( [size] => 1 [width] => 0 [group] => N [multiple] => N [TABLE_NAME] => b_hlbd_manufacturers ) [HINT] => [~NAME] => Производитель [~DEFAULT_VALUE] => 240 [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 21 [PROPERTY_VALUE_ID] => 2629:416 [DESCRIPTION] => [~VALUE] => 21 [~DESCRIPTION] => [DISPLAY_VALUE] => NBS ) [RAZMER] => Array ( [ID] => 2680 [IBLOCK_ID] => 30 [NAME] => Размер [ACTIVE] => Y [SORT] => 115 [CODE] => RAZMER [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 2 [USER_TYPE] => [USER_TYPE_SETTINGS] => Array ( ) [HINT] => [~NAME] => Размер [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 20x26x20 [PROPERTY_VALUE_ID] => 2629:2680 [DESCRIPTION] => [~VALUE] => 20x26x20 [~DESCRIPTION] => [DISPLAY_VALUE] => 20x26x20 ) [VES_KG] => Array ( [ID] => 848 [IBLOCK_ID] => 30 [NAME] => Вес, кг [ACTIVE] => Y [SORT] => 120 [CODE] => VES_KG [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => 848 [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 2 [USER_TYPE] => [USER_TYPE_SETTINGS] => Array ( ) [HINT] => [~NAME] => Вес, кг [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 0.02 [PROPERTY_VALUE_ID] => 2629:848 [DESCRIPTION] => [~VALUE] => 0.02 [~DESCRIPTION] => [DISPLAY_VALUE] => 0.02 ) [MODEL] => Array ( [ID] => 832 [IBLOCK_ID] => 30 [NAME] => Модель [ACTIVE] => Y [SORT] => 500 [CODE] => MODEL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => 832 [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => Y [FILTRABLE] => Y [IS_REQUIRED] => N [VERSION] => 2 [USER_TYPE] => [USER_TYPE_SETTINGS] => Array ( ) [HINT] => [~NAME] => Модель [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => K [PROPERTY_VALUE_ID] => 2629:832 [DESCRIPTION] => [~VALUE] => K [~DESCRIPTION] => [DISPLAY_VALUE] => K ) [TIP] => Array ( [ID] => 844 [IBLOCK_ID] => 30 [NAME] => Тип [ACTIVE] => Y [SORT] => 500 [CODE] => TIP [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => 844 [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 2 [USER_TYPE] => [USER_TYPE_SETTINGS] => Array ( ) [HINT] => [~NAME] => Тип [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => Радиальный [PROPERTY_VALUE_ID] => 2629:844 [DESCRIPTION] => [~VALUE] => Радиальный [~DESCRIPTION] => [DISPLAY_VALUE] => Радиальный ) ) [SECTION_DESCRIPTION] =>Игольчатые подшипники используются там, где радиальная нагрузка высокая, а места для габаритной опоры нет. В каталоге «ПодшипникРу» есть типоразмеры под разные посадки и нагрузки. Их отличительная особенность — тонкие цилиндрические ролики-иглы, длина которых в 3–10 раз превышает диаметр. За счёт этого при небольшой толщине кольца достигается большая площадь контакта и высокая грузоподъёмность. Такие подшипники ставят в карданные валы, редукторы и коробки передач — там, где каждый миллиметр на счету.
Требования к металлу оси
Если вы ставите деталь без внутреннего кольца, ролики будут ездить прямо по валу. В этом случае к оси выдвигаются жесткие требования:
- Твердость металла должна быть не ниже 58 HRC, иначе тонкие иглы моментально накатают в нем колею и заклинят механизм.
- Шероховатость поверхности не должна превышать Ra 0,2, чтобы не рвалась масляная пленка.
- Никакой конусности и отклонений, иначе ролики начнет перекашивать, и они быстро разрушатся от напряжения на краях.
ВАЖНО! Если закалить и отшлифовать ось до таких параметров технологически невозможно (металл «сырой»), применяйте только модификации с уже готовой внутренней обоймой.
Как игольчатый подшипник держит нагрузку
Иглы созданы исключительно для мощного радиального давления. Из-за своей формы и отсутствия бортов они совершенно не переносят нагрузку вдоль оси. Малейший продольный удар, и ролики перекашиваются, а сепаратор разрывается.
Чтобы вал не уехал вбок, узел обязательно подпирают упорными шайбами или сферическими опорами. А в сложных механизмах (таких как карданы) ставят комбинированные серии. Там радиальная игольчатая часть на заводе объединена с упорным модулем.
Особенности выбора
Выбирая игольчатые подшипники, отталкивайтесь от реальной работы механизма:
- Сверьте посадочные габариты. При монтаже деталей без колец строго соблюдайте допуски оси, иначе вал начнет бить.
- Оцените характер ударов. Для тяжелых прессов берите бессепараторные модели.
- Подумайте о смазке. Жидкое масло лучше отводит тепло при непрерывном вращении, а густые составы дольше держатся в открытых узлах.
Цены и заказ комплектующих
Итоговая стоимость зависит от типа сборки, наличия уплотнений, класса точности и материала (штампованная сталь обойдется дешевле полиамидного сепаратора).
Чтобы купить в Хабаровске нужные комплектующие, пришлите инженеру чертеж узла или маркировку старой детали. Если цифры стерлись, измерьте штангенциркулем посадочные места на оси, в корпусе и ширину гнезда. По этим цифрам мы поймем нужную серию и предложим оригинальные игольчатые подшипники или совместимые промышленные аналоги. Поставляем продукцию с заводскими паспортами качества, предоставляем закрывающие документы с НДС и организуем логистику прямо на ваше предприятие.
[EMPTY_PROPS_JS] => Y [strMainID] => bx_117848907_2629 )
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Условия заказа и доставки
- Продажи осуществляются только юридическим лицам
- Доставка в Хабаровске выполняется через ТК: СДЭК, Деловые Линии, Возовоз, Энергия
- Для небольших подшипников действует минимальная партия
- Счета выставляются от 5000 руб.
Описание
| Fw | 20 |
| Bc | 20 |
| Ew | 26 |
| Предельная скорость, об/мин | 19950 |
| Динамическая нагрузка C, N | 20600 |
| Статическая нагрузка C0, N | 28500 |
| Зазор | CN (нормальный зазор) |
| Класс точности | P0 |
| Диапазон температур | от -40° до +100° |
| Тип | Радиальный |
| Рядность | Однорядный |
| Вес, кг | 0.02 |
| Альтернативная маркировка SKF | K20X26X20 |
| Альтернативная маркировка FAG | K20X26X20 |
| Альтернативная маркировка IKO | KT202620 |
Характеристики
|
Производитель
|
NBS |
|
Размер
|
20x26x20 |
|
Вес, кг
|
0.02 |
|
Модель
|
K |
|
Тип
|
Радиальный |
